Quand on prépare un fichier pour l’impression 3D, on pense souvent aux matériaux, aux paramètres de remplissage ou à la hauteur de couche. Pourtant, l’orientation pièce impression 3D dans le slicer est l’un des réglages les plus déterminants pour la réussite d’une impression.
Une mauvaise position peut fragiliser une pièce fonctionnelle, multiplier les supports inutiles, dégrader la qualité de surface ou allonger significativement le temps d’impression. Comprendre ce paramètre, c’est gagner en qualité, en économie de matière et en fiabilité sur chaque projet, qu’il s’agisse d’un prototype technique ou d’un objet décoratif sur mesure.
Orientation pièce impression 3D | Guide pratique
Temps de lecture : ~8 min
- Résumé en bref
- Pourquoi l’orientation d’une pièce change tout en impression 3D
- L’axe Z, le point faible à ne pas ignorer
- Comment choisir la meilleure orientation pour réduire les supports
- Méthode pratique pour orienter une pièce en 5 étapes
- Orienter une pièce en FDM versus en résine, quelles différences ?
- Erreurs fréquentes à éviter quand on oriente une pièce
- L’orientation, un paramètre au coeur de chaque projet Technoprint 3D
- Aller plus loin avec l’orientation pièce impression 3D
- FAQ
Résumé en bref
- L’orientation pièce impression 3D conditionne directement la résistance mécanique, la finition et la quantité de supports générés.
- En FDM, l’axe Z est un point faible : les liaisons entre couches sont plus fragiles que la matière au sein d’une couche, ce qui crée une anisotropie à prendre en compte.
- Une méthode en 5 étapes permet d’orienter une pièce efficacement : fonction de la pièce, axe de charge, porte-à-faux, faces visibles, comparaison dans le slicer.
- Les enjeux d’orientation diffèrent entre FDM et résine, tout comme les erreurs fréquentes à éviter.
Pourquoi l’orientation d’une pièce change tout en impression 3D
Comprendre l’anisotropie des pièces imprimées
En impression 3D par dépôt de filament, aussi appelée FDM (Fused Deposition Modeling), les pièces sont construites couche par couche. Chaque couche est solidement liée à la suivante, mais cette liaison inter-couches reste le maillon le plus faible de la structure.
Résultat : une pièce imprimée en 3D n’a pas la même résistance dans toutes les directions. On parle d’anisotropie, c’est-à-dire que les propriétés mécaniques varient selon l’axe considéré. Concrètement, une pièce est généralement bien plus résistante dans le plan XY que selon l’axe Z, qui correspond à la direction de construction verticale.
Si une contrainte mécanique, qu’il s’agisse de traction, de flexion ou de compression, s’exerce perpendiculairement aux couches, le risque de délaminage augmente fortement. L’orientation de la pièce sur le plateau d’impression est donc le premier levier pour maîtriser cette faiblesse structurelle.
L’axe Z, le point faible à ne pas ignorer
Orienter la pièce pour limiter le délaminage
L’axe Z est souvent le point faible en impression FDM parce que les couches s’assemblent par fusion thermique successive. La matière à l’intérieur d’une couche est continue et homogène, alors que la jonction entre deux couches dépend de la chaleur résiduelle, du profil de température et des paramètres d’impression.
En cas de sollicitation en traction perpendiculaire aux couches, la pièce peut se séparer nettement le long d’un plan de couche, sans déformation préalable visible. Pour une pièce mécanique sollicitée en flexion, par exemple un bras de fixation ou un clip d’assemblage, il faut donc orienter la pièce de façon que l’effort de flexion s’exerce dans le plan des couches et non à travers elles. Cette règle simple peut faire la différence entre une pièce qui tient plusieurs années et une pièce qui casse au premier usage.
Bon à savoir : en impression résine SLA ou DLP, l’anisotropie existe aussi, mais elle est moins marquée qu’en FDM. Les photopolymères offrent une cohésion inter-couches plus homogène, ce qui donne une plus grande liberté d’orientation pour les pièces à géométrie complexe.
Comment choisir la meilleure orientation pour réduire les supports
Limiter les porte-à-faux et les structures de support
Les supports d’impression sont des structures temporaires générées automatiquement par le slicer pour soutenir les parties de la pièce qui ne reposent sur rien pendant l’impression. Ils sont inévitables dans certains cas, mais leur quantité dépend directement de l’orientation choisie.
Un porte-à-faux est une zone de la pièce qui dépasse sans appui sous-jacent. En FDM, la plupart des slicers tolèrent des porte-à-faux jusqu’à environ 45 degrés par rapport à la verticale, au-delà desquels des supports deviennent nécessaires.
Réduire les supports présente plusieurs avantages concrets : moins de matière consommée, moins de temps d’impression, moins de post-traitement et un meilleur état de surface sur les zones concernées. Pour y parvenir, il faut analyser la géométrie de la pièce et identifier quelle position minimise les surplombs critiques. Dans de nombreux cas, une simple rotation de 90 ou 45 degrés suffit à transformer une impression complexe en une impression propre et rapide.

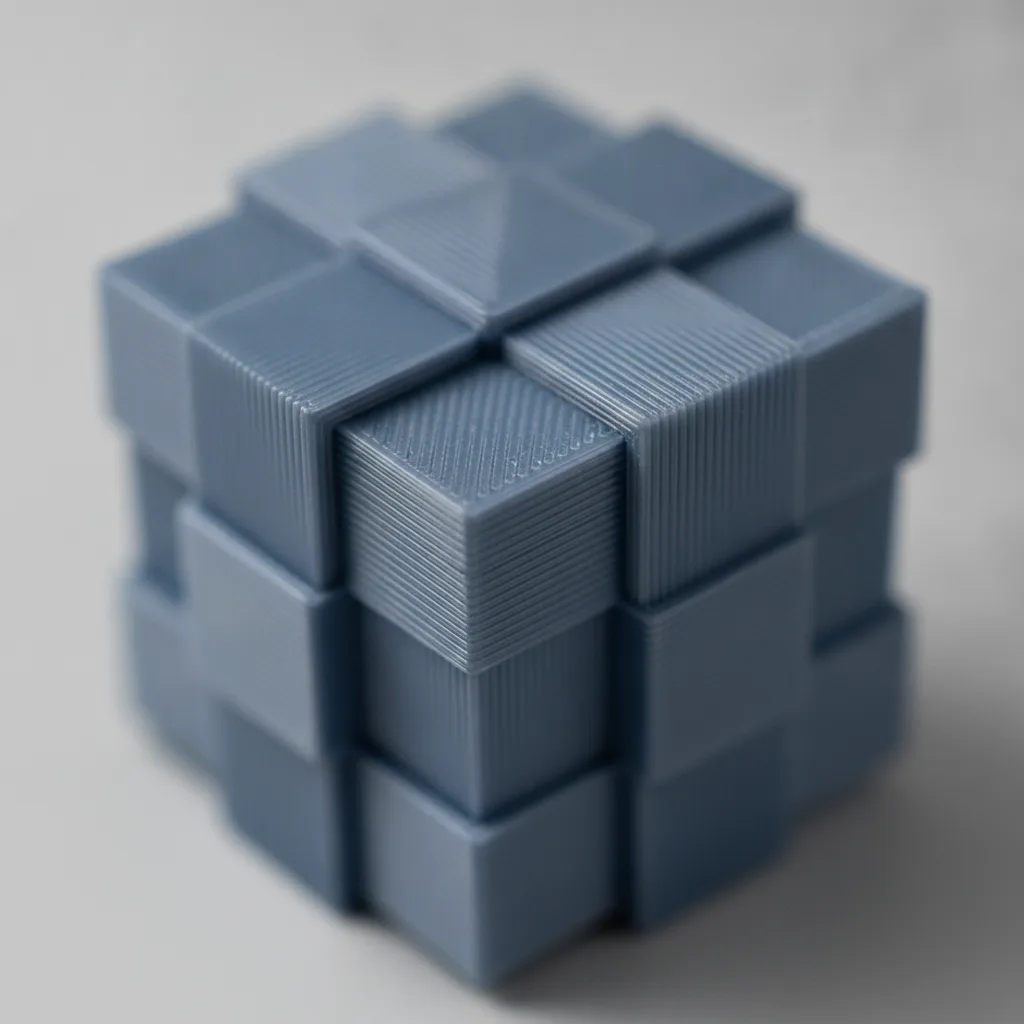

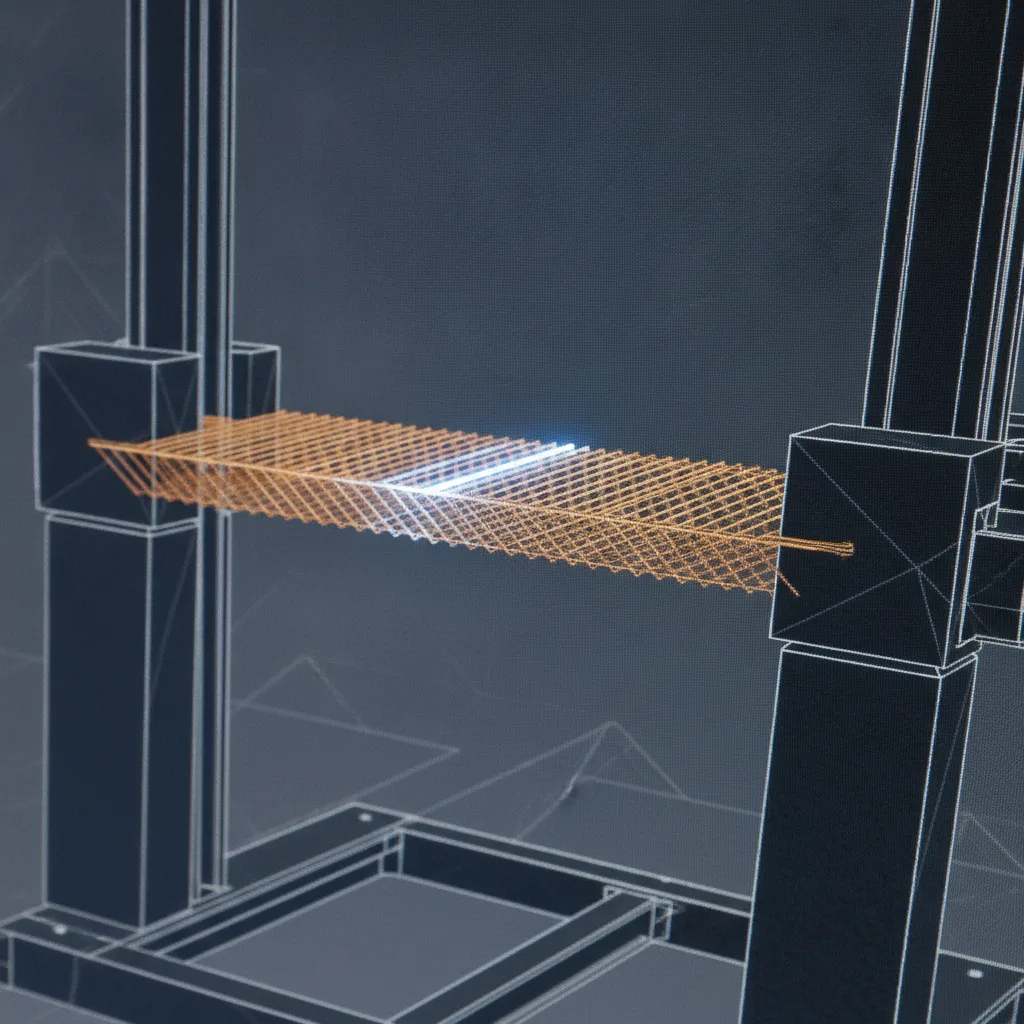

Il faut aussi penser au pontage, c’est-à-dire à la capacité du matériau à imprimer un segment horizontal entre deux points d’appui sans support. Un bon pontage permet de traverser de petites ouvertures sans générer de structures supplémentaires, à condition que la distance reste raisonnable et que la pièce soit bien orientée.
Méthode pratique pour orienter une pièce en 5 étapes
Appliquer une démarche simple en cinq points
Voici une approche structurée pour choisir l’orientation pièce impression 3d de façon éclairée, quel que soit le projet.
- Étape 1 — identifier la fonction de la pièce. Décorative, prototype visuel, fonctionnelle ou élément d’assemblage : la réponse conditionne toutes les décisions suivantes.
- Étape 2 — repérer l’axe de charge principal. Traction, flexion, compression ou frottement : l’objectif est d’orienter la pièce pour que l’effort soit parallèle au plan des couches.
- Étape 3 — réduire les porte-à-faux. Après avoir défini l’orientation mécanique idéale, il faut vérifier les zones en surplomb et éviter que les supports restants touchent des faces fonctionnelles ou esthétiques.
- Étape 4 — protéger les faces visibles. En FDM, les faces supérieures et latérales offrent généralement un meilleur rendu que les faces inférieures ou celles en contact avec des supports.
- Étape 5 — comparer plusieurs orientations dans le slicer. Il est conseillé de tester au moins deux ou trois positions, puis de trancher selon un compromis entre résistance, supports, temps et qualité de surface.
Orienter une pièce en FDM versus en résine, quelles différences ?
Adapter l’orientation selon la technologie d’impression
Les enjeux d’orientation ne sont pas identiques selon la technologie d’impression utilisée. Le tableau suivant résume les principales différences à prendre en compte.
| Critère | Impression FDM (filament) | Impression résine SLA / DLP |
|---|---|---|
| Anisotropie | Forte, axe Z nettement plus faible | Modérée, cohésion inter-couches meilleure |
| Priorité principale | Aligner les charges avec le plan des couches | Limiter les effets de succion sur les grandes surfaces planes |
| Gestion des supports | Porte-à-faux à limiter sous 45 degrés | Inclinaison recommandée pour éviter les arrachements |
| Qualité de surface | Meilleure sur les faces supérieures et latérales | Très fine sur l’ensemble, mais sensible aux marques de supports |
| Impact sur le temps | La hauteur Z détermine directement le nombre de couches | La section transversale par couche influence le temps de polymérisation |
En impression résine SLA ou DLP, l’effet de succion sur les grandes surfaces planes mérite une attention particulière. Quand une grande surface plane est parallèle au plateau et se décolle de la membrane de polymérisation couche après couche, les forces générées peuvent déformer ou arracher la pièce. Incliner légèrement les surfaces planes, même de quelques degrés, suffit souvent à réduire ce phénomène et à améliorer la fidélité des détails fins.
À retenir : en résine, une pièce avec de grandes surfaces planes posées à plat sur le plateau est souvent plus risquée qu’une pièce inclinée à 15 ou 20 degrés. L’inclinaison réduit la surface de contact par couche et limite les contraintes d’arrachement.
Erreurs fréquentes à éviter quand on oriente une pièce
Certains réflexes intuitifs conduisent à des résultats décevants lors de la préparation de fichiers pour l’impression 3D.
| Erreur fréquente | Conséquence | Bonne pratique |
|---|---|---|
| Orienter uniquement pour tenir sur le plateau | Pièce bien calée mais mécaniquement fragile | Prendre en compte la fonction de la pièce dès le départ |
| Négliger l’axe de charge | Une charnière, un crochet ou un bras de levier peut céder rapidement | Identifier la direction des efforts avant d’orienter |
| Oublier que l’axe Z est un point faible en FDM | Ruptures inattendues sur des pièces qui paraissaient solides | Aligner les charges avec le plan des couches |
| Placer une face visible sous support | Marques difficiles à éliminer même avec post-traitement | Protéger les faces esthétiques dès l’orientation |
| Ne pas prévisualiser les supports dans le slicer | Perte de temps et de matière | Anticiper les zones problématiques avant l’impression |
L’orientation, un paramètre au coeur de chaque projet Technoprint 3D
Chez Technoprint 3D, l’orientation de chaque pièce est analysée systématiquement avant le lancement de l’impression, que ce soit pour un prototype technique destiné à une PME de la région, un luminaire sur mesure pour un designer d’intérieur ou une figurine personnalisée pour un particulier.
Ce travail de préparation fait partie intégrante de notre accompagnement, et il conditionne directement la qualité du résultat final. Si tu as un projet en tête et que tu te demandes comment optimiser ta pièce avant impression, tu peux nous contacter directement depuis notre site pour en discuter.
Pour en savoir plus sur nos services et notre approche, tu peux consulter notre site.
Aller plus loin avec l’orientation pièce impression 3D
L’orientation d’une pièce en impression 3D n’est pas un détail technique réservé aux experts. C’est un paramètre fondamental qui influence la résistance mécanique, la qualité de surface, la quantité de supports générés et le temps total d’impression.
Que tu travailles en FDM avec du filament ou en résine SLA, prendre le temps d’analyser et d’optimiser l’orientation de ta pièce avant de lancer l’impression, c’est s’assurer un résultat à la hauteur de tes attentes. Une bonne orientation, c’est souvent la différence entre une pièce qui dure et une pièce à réimprimer.
En résumé : bien orienter une pièce en impression 3D
En combinant la compréhension de l’anisotropie des matériaux, la maîtrise de l’axe Z et une analyse des porte-à-faux, l’orientation pièce impression 3D devient un véritable levier d’optimisation. Prendre ce temps en amont permet de gagner en fiabilité, en qualité de surface et en maîtrise des coûts, quelle que soit la technologie utilisée.
FAQ
Qu’est-ce que l’anisotropie en impression 3D et pourquoi est-ce important ?
L’anisotropie désigne le fait qu’une pièce imprimée en 3D n’a pas les mêmes propriétés mécaniques dans toutes les directions. En FDM, la résistance est plus faible selon l’axe Z, c’est-à-dire perpendiculairement aux couches, qu’à l’intérieur du plan de chaque couche. Cela signifie qu’une pièce peut se délaminer si les efforts s’exercent dans la mauvaise direction par rapport à l’orientation choisie.
Peut-on réduire complètement les supports en choisissant la bonne orientation ?
Pas toujours. Certaines géométries complexes nécessitent des supports quelle que soit l’orientation. Cependant, une bonne analyse de la pièce permet souvent de réduire très significativement leur quantité, voire de les éliminer sur les zones les plus critiques. Le slicer permet de prévisualiser les supports pour chaque position avant de lancer l’impression.
L’orientation influence-t-elle aussi les pièces décoratives ou uniquement les pièces techniques ?
L’orientation concerne tous les types de pièces. Pour une pièce décorative, l’enjeu est surtout la qualité de surface et la réduction des marques de supports sur les faces visibles. Pour une pièce technique, la résistance mécanique prend le dessus. Dans les deux cas, une orientation réfléchie améliore le résultat final.
Est-ce que l’orientation change le coût d’une impression 3D ?
Oui, indirectement. Une orientation qui génère plus de supports consomme davantage de matière et allonge le temps d’impression, ce qui peut influencer le coût total. À l’inverse, une orientation optimisée réduit la consommation et le temps de post-traitement, ce qui peut rendre un projet plus économique sans compromettre la qualité.
Comment savoir si mon fichier 3D est bien orienté avant de l’envoyer à un prestataire ?
Le plus simple est d’importer le fichier dans un slicer gratuit comme PrusaSlicer ou Bambu Studio et d’activer la prévisualisation des supports. Si tu n’as pas accès à ces outils, un prestataire comme Technoprint 3D peut analyser le fichier à ta place et te proposer l’orientation la plus adaptée à ton projet avant de lancer la production.
